Einbau PC Lösungen | Open Frame Panel Computer

Einbau Panel PC | Top Qualität | Open Frame Panel Computer zur einfachen Integration

Die Einbau Panel PC Serie richtet sich an Kunden, die eigene, individuelle Systemlösungen schaffen wollen. Der Einbau PC mit integriertem Display lässt sich überall einfach über die äußeren Befestigungspunkte montieren.

Open Frame Panel PC

Bei der Open Frame Panel PC Geräteserie trifft unser Slogan " Gute Qualität muss nicht teuer sein" zu. So verwenden wir hochwertige Industrie Displays mit hervorragenden optischen Eigenschaften und langfristig verfügbaren embedded PC-Komponenten. Das Ganze wird in einem hochwertig verzinkten Stahlblech-Chassis integriert.

Die Einbau PCs sind speziell auf Robustheit und Langlebigkeit konzipiert und langfristig verfügbar. Wenn sich zwischenzeitlich Komponenten verändern, erhalten Sie trotzdem weiterhin die gleiche Mechanik. Wir achten bei unserer Lagerbevorratung besonders darauf, dass wir jederzeit kurzfristig liefern können.

Vorteile der Einbau Panel Pcs

  • Bilddiagonalen: 15 - 27", XGA - Full HD Auflösung
  • beste Qualität, optimales Preis/Leistungsverhältnis
  • geringe Stromaufnahme, lüfterlos
  • 10-24VDC, Ausnahme 24" +27" hier gibt es eine 24VDC Option
  • robust und langlebig
  • schnell verfügbar
  • 24 Stunden-Test vor Auslieferung
  • Kompetenz & Ansprechpartner vor Ort
  • erweiterte CE/EMV mit erhöhten Pegeln
  • schnelles "Time to Market" durch einfache Integration
  • resistive Touchtypen sind einbaukompatibel zu unseren Einbaumonitoren mit resistivem Touch
Open Frame Panel PC
Über eine Serviceklappe können mSATA SSD´s und DDR3L Arbeitsspeicher schnell und einfach individuell bestückt werden.

Ausstattung & Schnittstellen der Einbau Panel Computer

Bei unserer Einbau Panel Computer Serie setzen wir ausschließlich auf ein energiesparendes, lüfterloses Design mit Prozessor / CPU Intel®, Atom®, X5-E3940. Das Motherboard ist so angeordnet, dass rückseitig über eine Serviceklappe der Arbeitsspeicher DDR3L und eine SSD Festplatte mSATA Full Size von Ihnen selbst bestückt werden kann. Das schafft Flexibilität und spart Kosten.

Neben den üblichen Standardschnittstellen bieten wir die Möglichkeit, die serielle Schnittstelle ohne lästiges Jumper setzen, einfach über das BIOS zu konfigurieren. Sie haben die Wahl zwischen RS232, RS422 und RS485. Desweiteren kann optional statt der RS232 ein CAN-BUS bestückt werden. Um noch mehr Flexibilität bei Anwendungen zu erreichen, können auf Wunsch 8 digitale I/O über einen 25pol. DSUB herausgeführt werden.

Fakten

  • lüfterloses System
  • 3pol. Phoenix-Klemme für Spannungsversorgung
  • 10-24VDC bei 15 bis 21,5", größere Bilddiagonalen 12VDC, oder 24VDC als Option
  • Prozessor / CPU Intel®, Atom®, X5-E3940
  • 1x DDR3L Steckplätze, bis zu 8GB
  • mSATA Steckplatz für Full Size SSD
  • HDMI, 4xUSB 3.0, 2x LAN, 1x RS232/422/485, Audio in/out
  • serielle Schnittstelle über BIOS konfigurierbar
  • auf Wunsch 8 digitale I/O über 25pol. DSUB
  • Slot für 1x PCI Express Mini Card - nicht über Serviceklappe, Nutzung nach Absprache
Einbau Panel PC
Die serielle Schnittstelle kann direkt vom BIOS zu RS232, RS422 und RS485 konfiguriert werden.

Open Frame Touch Panel PC

Als Standard sind die Open Frame Touch Panel PCs mit 5-Draht resistiven oder einem 5-Finger projiziert kapazitiven Touchscreen System (PCAP) ausgestattet. In beiden Fällen verwenden wir äußerst hochwertige Komponenten, die eine punktgenaue Bedienung sicherstellen. Es gibt für alle gängigen Betriebssysteme entsprechende Treibersoftware. Beide Touchsysteme lassen sogar eine Handschuhbedienung zu, das resistive System kann sogar mit einem Stift bedient werden. Somit sind Sie für alle möglichen interaktiven Einsatzgebiete gewappnet.

Letzendlich gibt es die Einbau Panel Computer auch ohne interaktiver Oberfläche und Schutzglas.

Touchauswahl

PCAP:

  • 5 Finger Gestensteuerung
  • Software zur Einstellung der Empfindlichkeit
  • hohe Lichtdurchlässigkeit
  • abdichtbar

Resistiv:

  • Stift- und Handschuhbedienung
  • abdichtbar
  • weit verbreitet
  • kostengünstig

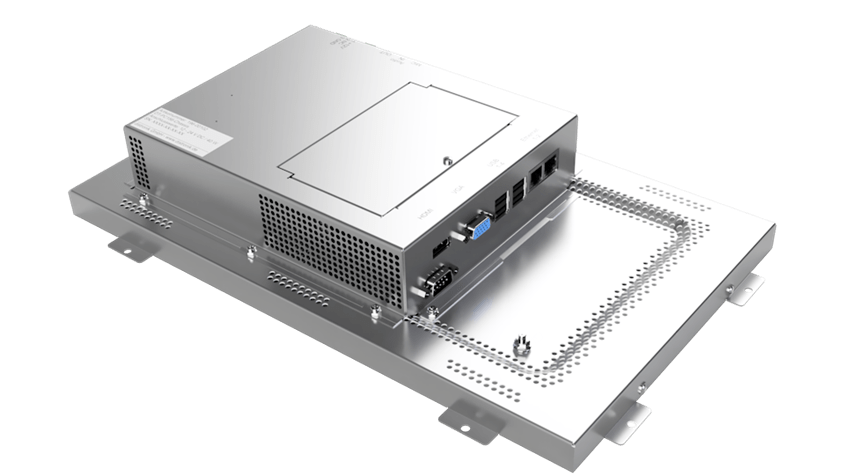

Open Frame Touch Panel PC
Abbildung: Touch Einbau Panel PC mit resistivem Touchscreen

Frontplatten für Einbau PC

Die Open Frame Panel PCs sind ursprünglich für den Einbau hinter einem Frontausschnitt konzipiert. Sollten Sie die Geräte jedoch von vorne in einen Ausschnitt montieren wollen, so ist eine Frontplatte nötig. Hier bieten wir speziell für die Ausführungen ohne Touch oder mit resistiven Touch eine umfangreiche Auswahl an fertigen Frontplatten für 19" Rack oder Pulteinbau. Diese Frontplatten sind ursprünglich für unsere Einbaumonitore konstruiert worden und passen auch auf die Einbau PCs.

Einbau Panel PC - Frontplatten | Möglichkeiten

  • 19" Rackeinbau 7/8 HE für 15", 17" und 19"
  • ALU silber eloxiert, ab 10 Stück auch in anderen Farben
  • ohne Touch, dafür mit entspiegeltem Schutzglas
  • Pulteinbau (Gewindebolzen auf der Innenseite - keine Verschraubung auf der Oberfläche sichtbar)
  • kundenspezifische Ausführungen ab 10 Stück + Einmalkosten
Einbau PC - Frontplatten
Open Frame Panel Computer
Einbau Panel PC - Anschlüsse
Open Frame Touchscreen PC
